透明ガラスヒーターHEAT GLASS TECHNOLOGY

透明のまま200℃まで発熱する「透明ガラスヒーター」

【ガラスヒーターとは】

 ・透明導電膜をガラスに蒸着させ、通電すると最大200℃まで発熱します。
 ・透明、耐食性、難歪性といったガラスの特性そのままに、高い熱量を得られます。

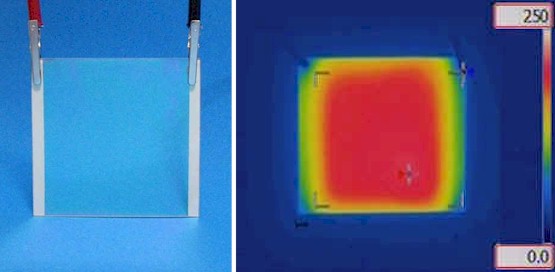

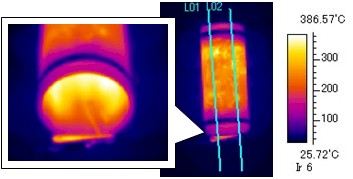

     サーモグラフ
     ・写真はS100(透明加熱エリア100mm角)用ガラスヒーターのサーモグラフです
     ・面内の温度分布は200℃に加温した時で±10℃以下です。
       ※温度が低くなるほど温度分布の幅は小さくなります。

ガラスヒーターの構造

【構造】

 ・ガラス()に透明導電膜()を高温にて蒸着します
 ・透明導電膜の両端に電極として銀ペーストを設置します
 ・目的に応じて、蒸着面にガラスカバー()を施します
    注(1) 低熱膨張ガラスで急激な温度変化にも耐えます
     (2) 酸化インジウム(ITO)を主としたレアメタル
     (3) 蒸着していないガラスを蒸着面に組合わせます

【原理】

 ・電極に通電すると透明導電膜にてジュール熱が発生します
 ・ガラスごと熱せられ、遠赤外線がガラス面から輻射します
 ・直接接触による伝熱または輻射により対象物を加温します

ガラスヒーターの外観

【特長】

 ・最大200℃まで早く上昇します。加温・冷却を繰り返しても割れません
 ・高温でも透明度は変わらないまま、対象物を観察しながら加温できます
 ・導電膜は常用150℃で使用する限り殆ど劣化しない高耐久性を有します
 ・加熱中に金属成分が一切析出しないので微量元素計測にも適しています

【量産対応】

 製造方法によりスケールメリットが大きく、大量製作すると価格を抑えられます。
 ・寸法:最小10mm×10mm〜最大500mm×500mm(パネル形状)
 ・定格:AC100、DC3〜36V(要求加温能力による)
 ・基材:石英ガラス、ホウケイ酸ガラス、ソーダガラス
    ※寸法形状毎に最低ロット数の設定があります。型費などイニシャル費用は別途申し受けます。

ガラスヒーター FAQ

【技術関連】

Q.どうしてガラスが熱くなるのですか?

A.ガラス表面に非常に薄い金属膜(透明導電膜)が蒸着してあり、通電すると電気抵抗で発熱します。透明導電膜はガラスと堅固に一体化しているのでガラス全体が熱くなります。

Q.ガラスの材質は何ですか?

A.主にホウケイ酸ガラスを用いています。線膨張係数が小さいので熱衝撃には強く保証値の200℃以下であれば早い温度上昇でも割れることはありません。ただし物理衝撃には脆いのでご注意ください。
※光学特性を重視する場合は石英、低温で透過率を要する場合は青板といった具合に用途によって変えています。

Q.ガラスヒーターの耐久性はどの程度ですか?

A.定格電圧以下でかつ常用150℃以下なら殆ど劣化しません。10年前に納品した製品が今でも現役で使われています。ただし腐食環境で使用すると酸化して発熱しなくなったり局所的に熱くなったり(ホットスポット)します。

Q.サイズや加熱性能を指定した特注製作は出来ますか?

A.標準品の最大200mm角は元より特注サイズの予備品も在庫しており、ご要望のサイズにカットすることも賜っています。新規製作では最大で500mm角も可能です。発熱性能は単位面積当たりのW数で表されるので、印可電圧で調整します。
様々な形状のユニットを賜っています。簡単なポンチ絵をいただければ図面化してお見積りします。

Q.丸い円板形状は製作できますか?

A.製作そのものは可能ですが、電極は平行にする必要がありますので加温エリアは四角となります。電極を湾曲させると、直径では電極間距離が離れて抵抗値も増加するので発熱量は著しく低下します。
 円板ガラスヒーター  円板ガラスヒーター

Q.ガラスヒーター穴をあけることはできますか?

A.加工そのものは可能ですが、電流に対する垂直方向の直径では電流密度が増加し、発熱量も増加します。蒸着面積より10%以上大きく開口すると温度分布は著しく偏ります。
 ただし孔面積1%以下(実績例;70mm×90mmに対してφ10)では差異を最小限に抑えられます。



エリアを区切っての加温は可能ですか?

A.導電膜にコンマ数mm幅の溝を掘ることでエリアを区切って発熱させることができます。ただしエリアごとに温度制御が必要です。また隣り合うエリアは伝熱して温度差が生じにくいこともあります。
※ガラスを切断して隣り合わせに配置すると境界の伝熱を抑えられます(マイクロリアクターステージR053W)。ただしエリアごとに温度制御が必要です。


【制御関連】

Q.温度制御はどうやって行うのですか ?

A.ガラスヒーター表面に温度センサを貼付し、検出された温度をフィードバック制御しています。加熱対象物にも温度センサを張り付けて環境に応じて制御対象を適宜切り替える自律温度制御もご用意しています。

Q.冷却はできますか?

A.ガラスヒーターはあくまで発熱機能(ヒート)のみです。ユニットにおいてはペルチェ(半導体冷却)に吸熱アルミブロックを設け、ガラスヒーターの横に配置することで冷却が可能です。ただしアルミブロックは透明ではありません。

Q.電圧は何Vですか?

A.AC100V、DC3〜36Vをガラスヒーターの仕様や用途に応じて適用します。


【調達関連】

Q.ガラスをお渡しするので蒸着だけしてくれますか?

A.ガラス加工も含めたヒーターとして品質保証を行っておりますので、蒸着だけの受託はお受け致しかねます。

Q.一枚から購入できますか?

A.標準品は1セットからお売りしております。また標準品をカットする場合も1セットでお受けしています。ガラスヒーターを新規に製作する場合、仕様によっては最小製作数量の設定がありますので、別途ご相談ください。

Q.特注品の納期はどのくらいですか?

A.在庫していれば1週間以内で、特注の場合はおよそ1ヶ月です。仕様によっても異なりますので一度お問い合わせください。

Q.注文は商社・代理店を通さなくて良いのですか?

A.弊社は最適な商品を最短・最適・最安でお届けするため中間業態を撤廃した直販方式ですので、エンドユーザー様が直接ご購入いただけます。新規購入の場合はお問い合わせページからご相談ください。
