冷却水循環装置CHILLER by PERTIER DEVICE

ガラスヒーターの冷却を簡単安全に

【基本構成】

ペルチェ素子を用いた冷却ユニットで冷媒を冷却し、ポンプで循環させます。ガラスで製作した水冷プレートに冷媒を流すことで、透明なまま面を冷却させることができます。ガラスヒーターと組み合わせると透明なままヒートショック試験ができます。

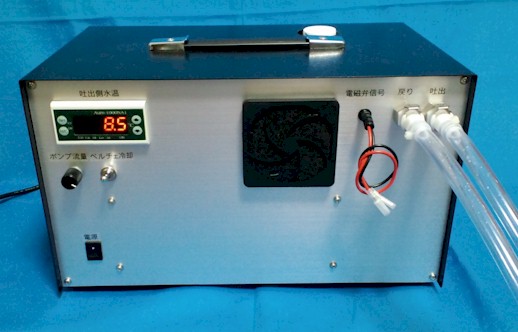

  チラー ペルチェ

【仕様】

・本体寸法:幅380mm×高さ220mm×奥行き230mm(突起部を除く)
・本体質量:約5kg
・吸熱容量:95W
・冷媒容量:800mL
・循環能力:最大吐出量20L/min、最高揚程10m
・消費電力:AC100V300W(ポンプ、温度制御装置、電磁弁等の動作を含む)
・排気騒音:約45dB(ペルチェ放熱ファンの風切り音)
・配管接続:内径φ9mm外径φ13mm塩ビホース/クイックカップリングにより本体にワンタッチ脱着
・冷却動作:冷却初期はペルチェ内部で冷媒を急速冷却、外部DC5V信号により電磁弁を開放して外部へ吐出

【仕様】

チラー構成
